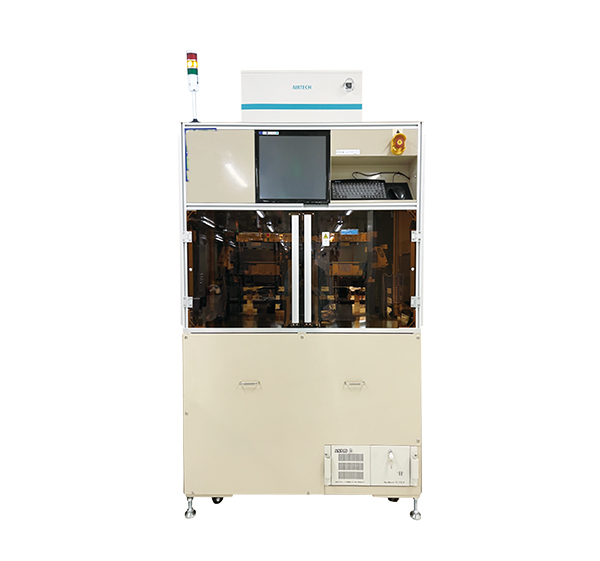

正反面LID擺盤機
產品描述
一、設備簡介
本設備通過上方高精度進口直線模組搭載視覺相機系統,對散料機構上方散料盤內Lid進行定位并區分正反面,高精度直線電機、中空步進電機進行移動補償,通過高速直線電機從散料盤內將產品吸取、翻轉、搬運、最后經過下方相機飛拍再次定位吸嘴上的Lid、最終擺放到收納機構的夾具中,收納機構將夾具緩慢放入提籃內。每個提籃可放10層夾具。
二、設備特點
1.采用進口伺服電機和步進電機,運行穩定。
2.采用直線電機、下方相機飛拍,提高效率。
3.相機程序本公司自主開發,可以針對客戶要求而設計,兼容性廣,操作簡單。
4.上方機架設計有安全門,運行安全。
5.吸嘴吸取和放置時無沖擊,避免了對產品表面造成損傷。
6.正反面產品都可以拾取擺放。7.設備可以單獨左側或右側運行。
8.上方相機可選擇四種拍攝模式,a.區分正反,b.無區分正反,c.正面,d.反面。
9.下機架增加配重,減少在運行中由于震動帶來的不穩定。
10.切換機種方便快捷。
11.軟件更改參數需要密碼,禁止非專業人員更改參數帶來的設備不穩定。
12.字符料盤識別功能。(可根據需求增加此功能。)
三、設備參數(通用型)
正咸面LID擺盤機 |
||
項目 | 單位 | 參數 |
效率 | 正面單顆速度≤0.8秒 反面單顆速度≤1.1秒 |
|
插入率 |
≥99% |
|
整機尺寸長寬高(長x寬x高) (不含凈化單元) |
mm |
1240(W)x900(D)x2100(H) |
整機重量(約) | kg | 450 |
總功率 | 1.5kw | |
電源要求 | AC220士10%5OHz 1 10A | |
氣源要求 | 0.4 MPa潔凈空氣 | |
產品規格 | 目前最小產品尺寸為1210 |

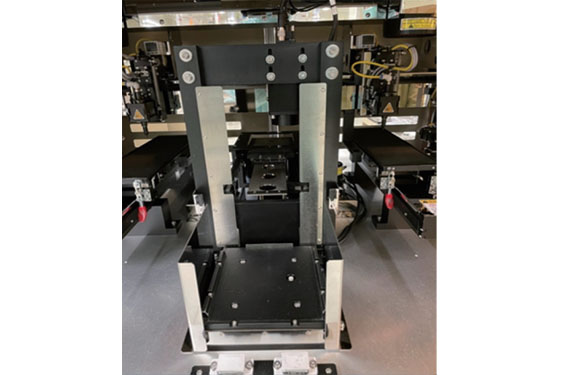

整體機構圖

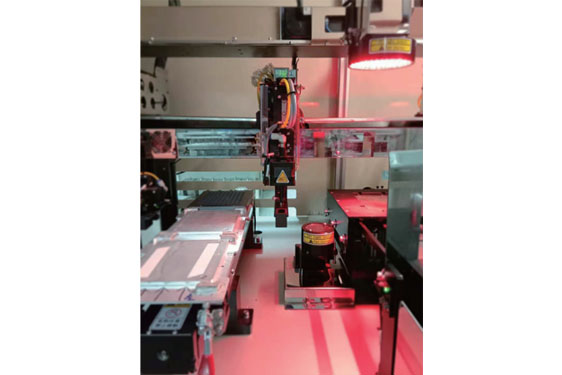

整體機構圖

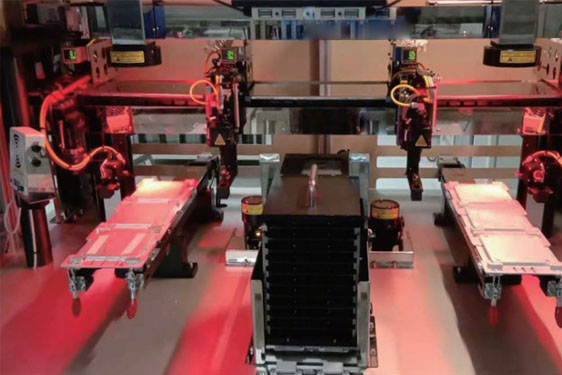

整體機構圖
