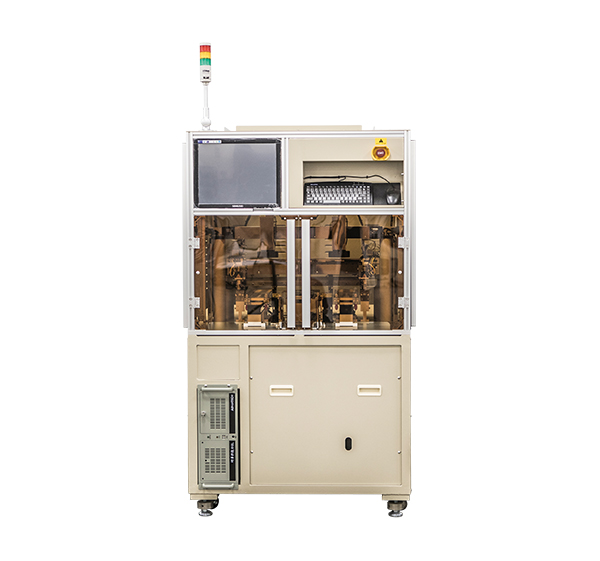

石英晶片裝載機(雙頭)
產品描述
一、設備簡介
通過上CCD高精度視覺相機系統，對散放于供料盤內的石英晶片進行識別、定位和判斷,由高精度散料軸進行移動補償;通過高速伺服軸帶動移載機械手將石英晶片從散料側吸取、搬運、觸發下CCD相機進行識別判斷、系統進行位置和角度補償、擺放到指定夾具中。
二、設備特點
1.采用本公司自行研發的多種光源,可高效識別拋光晶片和非拋光晶片。
2.采用高精度直線電機配合精密直線導軌，可有效提高插入率。
3.頂部有凈化單元，內部有靜電消除裝置，可有效提高設備內部的潔凈程度。
4.可根據需求定制同時適用多種規格產品的機型，使用更加靈活。
5.包含下吸附功能，增加排片的穩定性，保證插入率。
6.目前最小已可兼容到1008規格產品，最大可兼容到7050規格產品。
三、設備參數(通用型)
|
石英晶片裝載機(雙頭) |
||
| 項目 | 單位 | 參數 |
| 效率 | SMD 1612~7050≤0.8sec/pec SMD 1008~1210≤1.0sec/pec |
|
| 插入率 |
≥98% |
|
| 整機尺寸(長x寬x高) | mm |
950(W)x900(D)x2100(H) |
| 整機重量（約) | kg | 450 |
| 總功率 | kw | 1.5 |
| 電源要求 | AC220士10% 50Hz1 15A | |
| 氣源要求 | 0.5 MPa (5 kg / cm2) | |

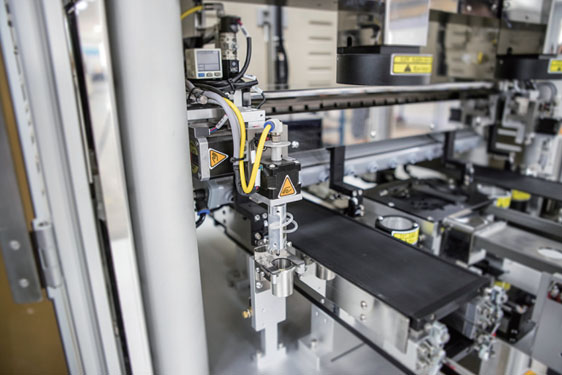

移載機械手

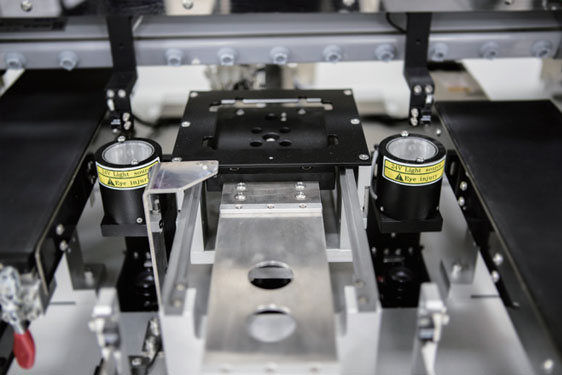

下CCD視覺判斷加構
