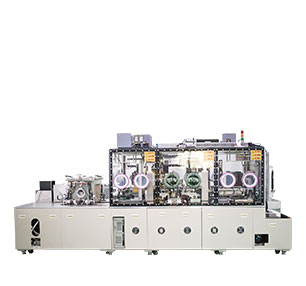

高速全自動真空封焊機
產品描述
一、設備簡介
本設備基于畫像系統將上蓋在N2環境中預焊到PKG上，然后采用平行封焊法將上蓋和PKG進行全自動氣密封裝(最后兩條邊的封焊在高真空狀態下進行)。
二、設備特點
1.目前最小可兼容1612規格產品。
2.采用高精度直線電機配合精密直線導軌，采用進口直線模組，可有效提高效率和插入率。
3.采用畫像處理系統，對上蓋的外形和PKG的可閥環進行識別、自動調整位置后，搭載上蓋。
4.多工位點焊機構，雙滾焊設計，有效提高設備效率。
5.預焊和X邊焊接均在氮氣環境中進行。6.Y邊焊接在真空封焊室內進行。
7.預焊、封焊的電源使用專用電源，提高了封裝性能和焊接監控性能。
8.具有焊接電流升高、降低的緩坡功能，使封裝效果更加良好。
9.可根據料盤規格定制系統，具有高度適應性。
10.可根據需求定制同時適用多種規格產品的機型，使用更加靈活。
11.配備凈化單元，有效提高設備內部空間的潔凈程度。
12.退火功能高效穩定。
三、設備參數(通用型)
|
CWM-4500A-S1(不帶退火)，CWM-450OB-S1(帶退火) |
||
| 項目 | 單位 | 參數 |
| 效率 | ≤0.7秒/顆 | |
| 良品率 | % | ≥99.5% |
| 整機尺寸長寬高(長x寬x高) (不含凈化單元) |
mm | 3590(W)1300(D)x2100(H) |
| 整機重量(約) | kg |
3000 |
| 電源要求 | AC三相380V，共約25KW | |
| 氣源要求 | 0.4MPa潔凈空氣,0.2MPa氮氣 | |
|
CWM-450OA-S2(不帶退火)，CWM-4500B-S2(帶退火) |
||
| 項目 | 單位 | 參數 |
| 效率 | ≤0.5秒/顆 | |
| 良品率 | % | ≥99.5% |
| 整機尺寸長寬高(長x寬x高) (不含凈化單元) |
mm | 4590(W)x1300(D)x2100(H) |
| 整機重量(約) | kg |
4000 |
| 電源要求 | AC三相380V，共約25KW | |
| 氣源要求 | 0.4MPa潔凈空氣,0.2MPa氮氣 | |

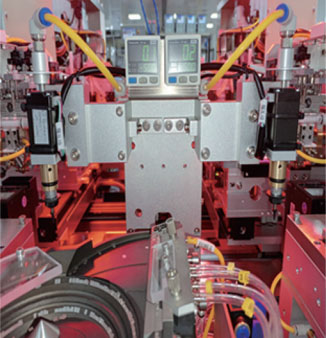

預焊單元
預焊單元

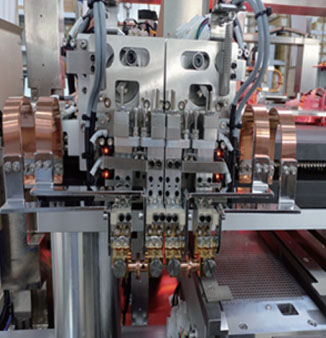

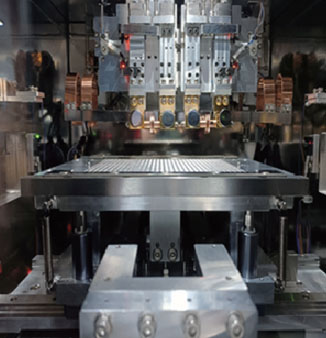

封焊單元
封焊單元
